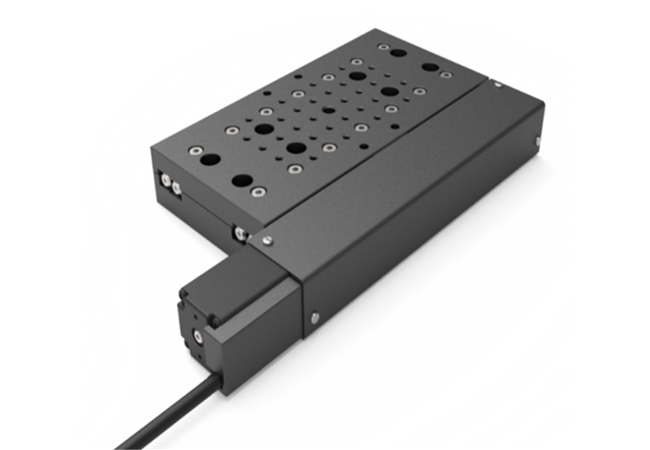

GCST-X系列步进电机平台专门优化了平台在负载、精度、可靠性方面的性能，使其成为对运动控制有更高要求的理想解决方案。全钢系列的交叉滚柱导轨在保证承载能力的同时，也提供了比直线滚珠导轨更加优秀的直线度
产品特点：
●低幅面设计，最大厚度30mm；
●高精度交叉滚柱导轨，直线度、平面度一流；
●消隙滑动丝杆驱动，无回程间隙；
●双光电开关限位；
●采用高性能的铝合金加工一体数控加工而成；
●表面经过喷砂以及阳极氧化处理，美观又经久耐用。
主要性能参数：
型号 | GCST-30 | GCST-60 | GCST-100 |
行程（mm) | 30 | 60 | 100 |
丝杆导程（mm) | 2.54 | ||
导轨类型 | 精密交叉滚柱导轨 | ||
电机规格 | 28步进电机 | ||
电机步距角 | 默认1.8°（可选0.9°） | ||
分辨率 驱动器16细分（um) | ≈0.8 | ≈0.8 | ≈0.8 |
空载最大速度（2.54mm导程）mm/s | 50 | 50 | 50 |
最大负载（kg) | |||
水平方向 | 7 | 7 | 7 |
垂直方向 | 3 | 3 | 3 |
双向重复定位精度（um/50mm） | ±2 | ±3 | ±3 |
反向间隙（mm） | 0 | 0 | 0 |
限位类型 | 松下光电限位 | ||
材质 | 铝合金 | ||
重量（kg） | 0.9 | 1.1 | 1.7 |
标准线长 | 1.5m | ||
丝杆导程默认2.54mm，可选其它规格，请咨询厂家。
此款平台主要设计用于水平方向，垂直使用的时候，需要保证步进电机侧在下方。
此为实验室所测平均数据，需要搭配使用GC-K系列控制箱。

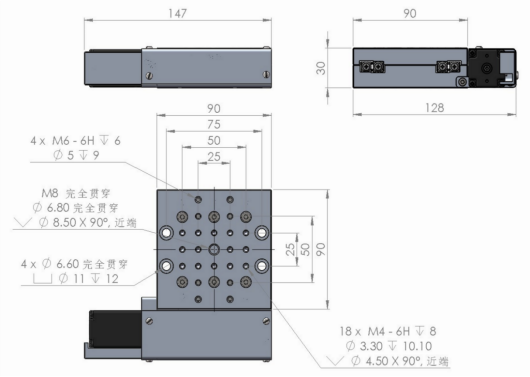

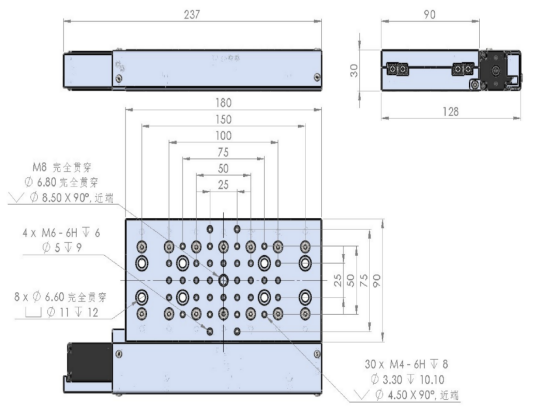

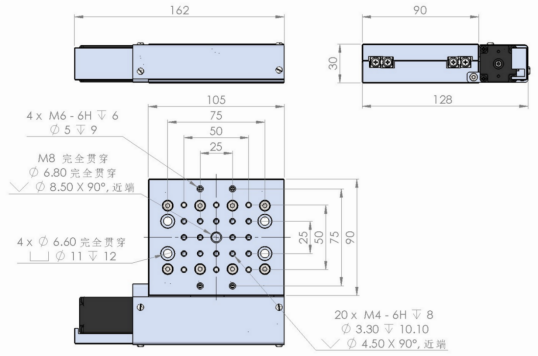

GCST-30尺寸图 GCST-60尺寸图 GCST-100尺寸图
如需要进一步的尺寸信息或者3D图档，请直接联系厂家。
特别注意事项：
1、设备默认不带驱动器，如需驱动器可咨询厂家。
2、所有平台可单独订购，如对设备的精度以及性能要求较高，推荐使用光驰科技自主生产的控制器搭配控制器出货的产品，在出厂检验中都会做针对性的优化和校准，是您高要求使用的首选。
