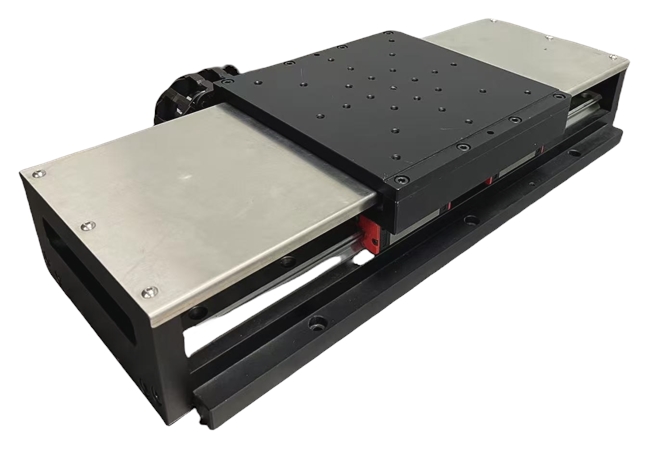

GCA-X系列直线电机模组是专门针对工业自动化领域推出的高性能产品模组，其采用了大推力、高精度的有铁芯直线电机，能在兼顾高动态速度响应的同时依然保证优秀的重复性及绝对精度。是工业自动化领域替代传统同步
主要性能参数：
型号 | GCA-100 | GCA-200 | GCA-300 | GCA-400 | GCA-500 |
行程（mm) | 100 | 200 | 300 | 400 | 500 |
导轨类型 | 进口直线循环滚珠导轨 | ||||
电机规格 | 有铁芯直线电机 | ||||
额定推力/峰值推力（N） | 66\116 | ||||
光栅分辨率（nm) | 100 | ||||
限位类型 | 光电\机械\软件 三重限位 | ||||
平台最大速度 （m/s） | ≥2 | ||||
空载最大加速度 (g) | 3 | ||||
最大负载（kg) | 45 | ||||
双向重复定位精度（nm） | ≤±1 | ||||
直线度 （um) | ≤±2.5 | ≤±2.5 | ≤±4 | ≤±8 | ≤±9 |
平面度 (um) | ≤±2.5 | ≤±2.5 | ≤±4 | ≤±8 | ≤±9 |
材质 | 铝合金 | ||||
重量（kg） | 9.1 | 9.1 | 10.2 | 11.3 | 12.4 |
默认光栅分辨率100nm，如设备欲获得更高速度，可选0.5um\1um\5um等其它分辨率光栅，光栅分辨率的改变会导致重复性的变化，所有直线电机产品默认采用直线开放式光栅。
平台最大速度取决于有效行程、光栅分辨率以及光栅和驱动器的时钟频率，不同配置会导致此项参数上限值的变化，详询厂家。
此数据为实验室实测数据上限，如有更高要求，需搭配GC-K系列控制器，详询厂家。
直线电机模组的直线度与安装的基准关系较大，此数据为固定普通标准光学平台时的实测平均水平。
该重量为近似值，会因为配置不同略有差异。
产品主要特征：
●半封闭设计，有效防止异物进入设备中。
●进口高精度直线导轨，静音、顺滑，直线度、平面度一流。
●直驱机构，无回程间隙。
●全闭环反馈，分辨率高达50nm。
●采用高性能的铝合金加工一体数控加工而成。
●表面经过喷砂以及阳极氧化处理，美观又经久耐用。

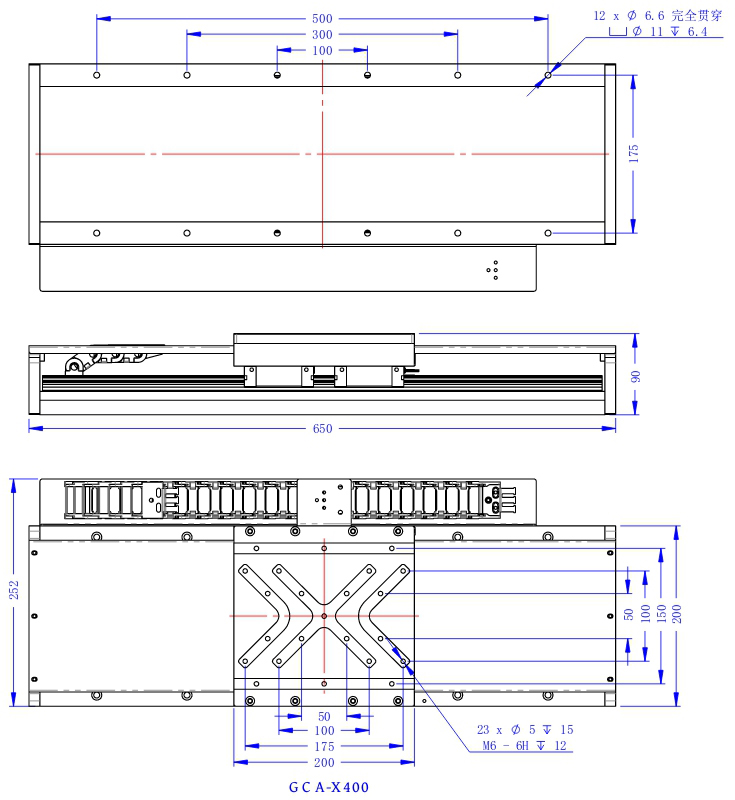

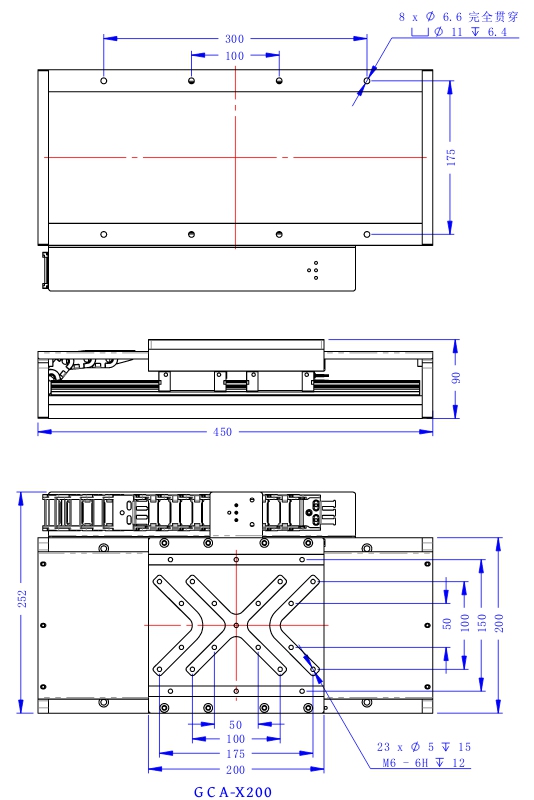

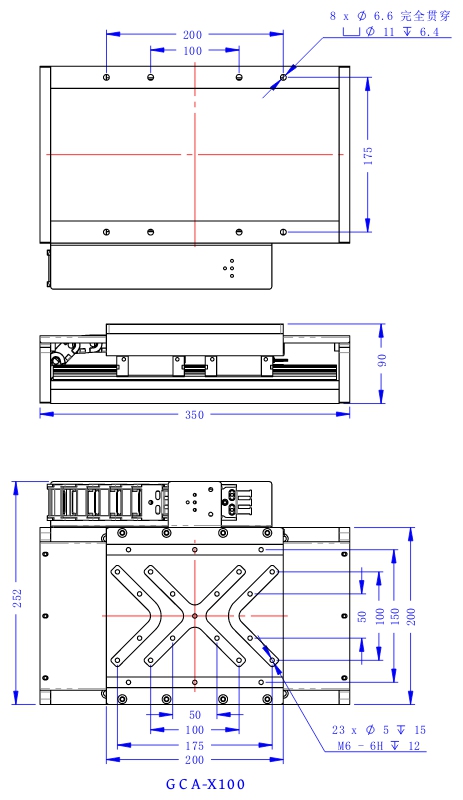

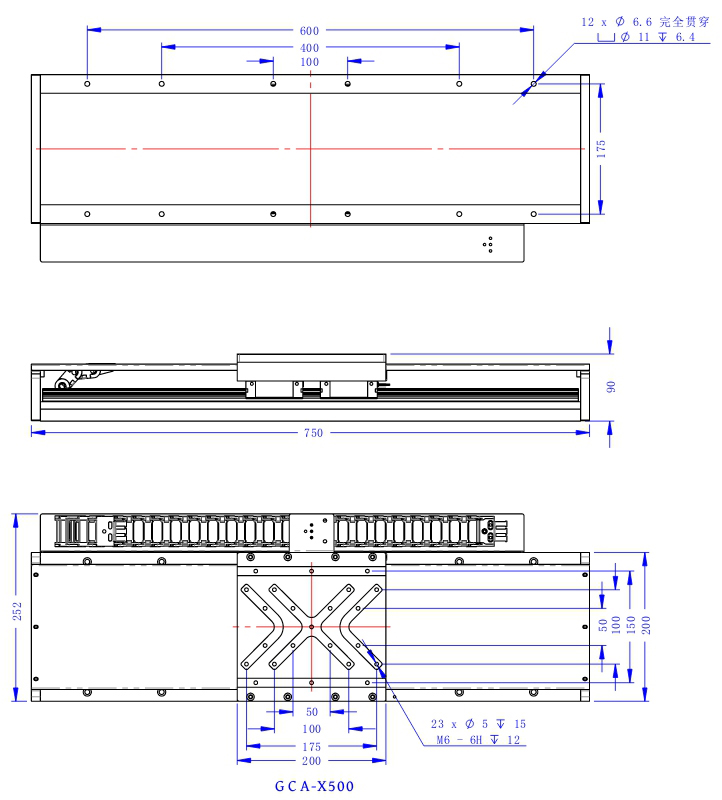

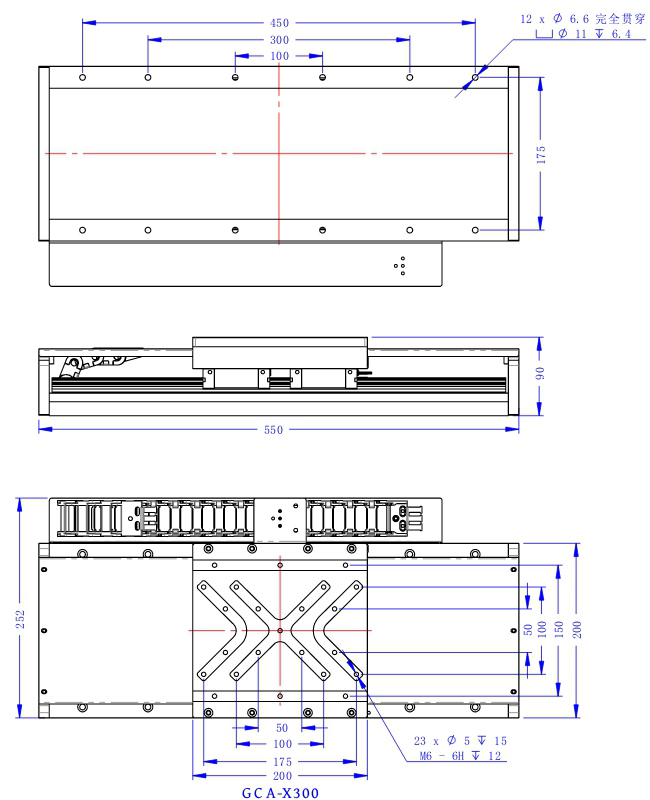

外形尺寸图：
如需要进一步的尺寸信息或者3D图档，请直接联系厂家。
特别注意事项：
1、直线电机平台属于高精度精密设备，因此如果希望得到最好的性能，需要保证足够的使用环境，尤其在使用要求重复定位精度小于1um的设备上，所有指标的复现都需要满足一定的温度、湿度、气压、振动等，详细要求可进一步联系厂家咨询沟通。
2、所有平台可单独订购，如对设备的精度以及性能要求较高，推荐使用光驰科技自主生产的控制器搭配控制器出货的产品，在出厂检验中都会做针对性的优化和校准，是您高要求使用的首选。
