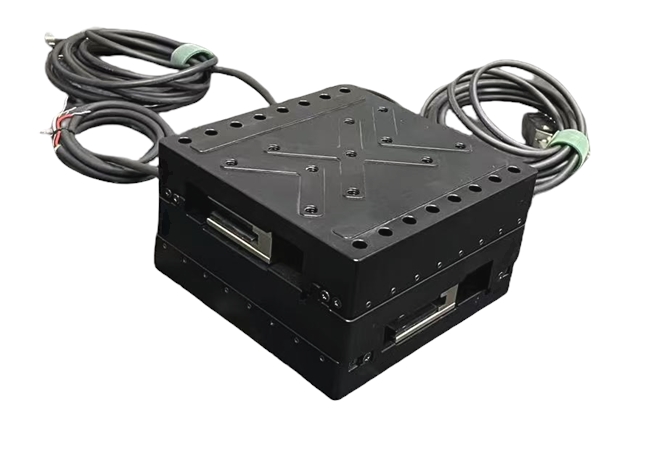

GC2A-XY系列直线电机平台是光驰科技推出的最新型一体式设计平台。进口交叉滚柱导轨的选用，保证了设备运行尤其是小步距运动时优秀的响应以及线性精度；直驱加全闭环机构又进一步保证了整套系统的重复性；一体
主要性能参数：
| 型号 | GC2A-50X50 | GC2A-100X100 | GC2A-150X150 | GC2A-200X200 |
| 行程（mm) | 50x50 | 100x100 | 150x150 | 200x200 |
| 导轨类型 | 进口精密交叉滚柱导轨 | |||
| 电机规格 | 无铁芯 直线电机 | |||
| 电机额定推力/峰值推力（N） | 20/45 | 40/90 | ||
| 光栅分辨率（nm) | 5 0 | |||
| 平台最大速度 mm/s | ≥3 00 | |||
| 上轴空载最大加速度 (g) | 4 | 3 | 2 | 2.2 |
| 下轴轴空载最大加速度 (g) | 2 | 1.5 | 1.2 | 1.2 |
| 双向重复定位精度（nm） | ≤±1 | |||
| 直线度 （um) | ≤ ±1 | ≤±1.5 | ≤±2 | |
| 平面度 (um) | ≤±4 | ≤±5 | ≤±6 | ≤±8 |
| 正交性(arc sec) | 2 0 | |||
| 材质 | 铝合金 | |||
| 重量（kg） | 6 | 8.5 | 15 | 24 |
默认光栅分辨率50nm，如设备欲获得更高速度，可选0.1um\0.5um\1um\5um等其它分辨率光栅，光栅分辨率的改变会导致重复性的变化，所有直线电机产品默认采用直线开放式光栅。
平台最大速度取决于有效行程、光栅分辨率以及光栅和驱动器的时钟频率，不同配置会导致此项参数上限值的变化，详询厂家。
通常上轴定义成Y轴，下轴定义成X轴。
此数据为实验室实测数据上限，如有更高要求，需搭配GC-K系列控制器，详询厂家。
产品主要特征：
●低幅面设计，最大厚度72mm
●进口高精度交叉滚柱导轨，静音、顺滑，直线度、平面度一流
●直驱机构，无回程间隙
●全闭环反馈，分辨率高达50nm
●采用高性能的铝合金加工一体数控加工而成
●表面经过喷砂以及阳极氧化处理，美观又经久耐用

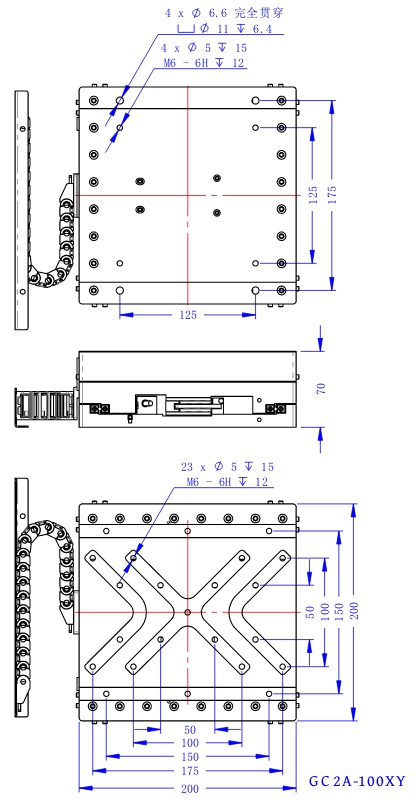

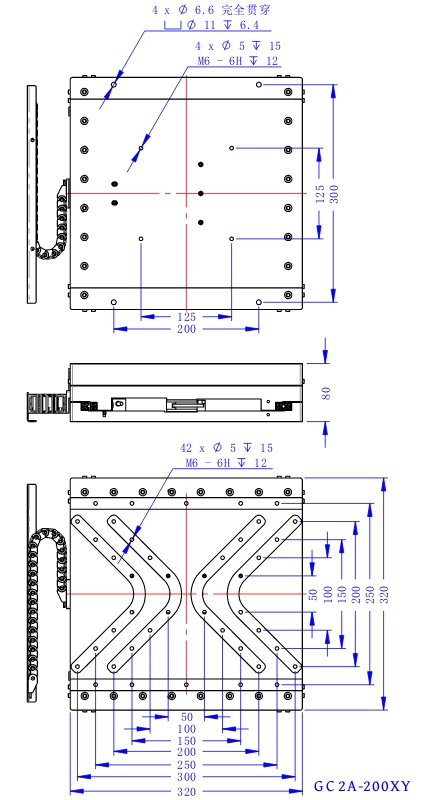

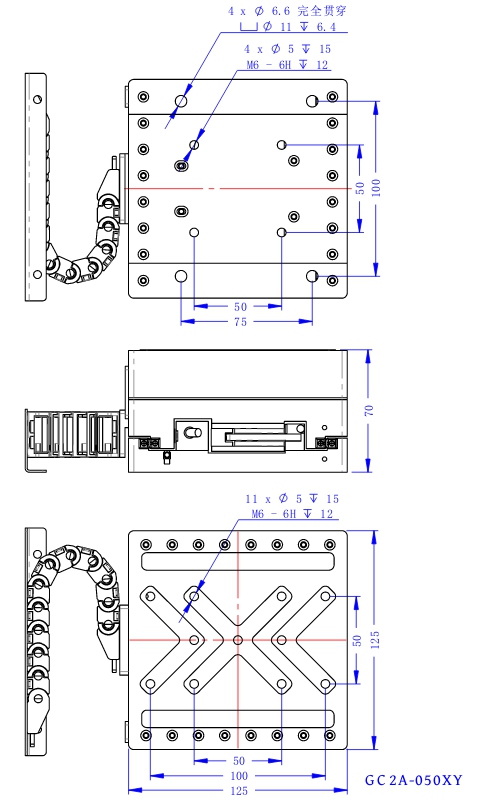

GC2A-XY 外形尺寸图：
特别注意事项：
1、直线电机平台属于高精度精密设备，因此如果希望得到最好的性能，需要保证足够的使用环境，尤其在使用要求重复定位精度小于1um的设备上，所有指标的复现都需要满足一定的温度、湿度、气压、振动等，详细要求可进一步联系厂家咨询
2、所有平台可单独订购，如对设备的精度以及性能要求较高，推荐使用光驰科技自主生产的控制器搭配控制器出货的产品，在出厂检验中都会做针对性的优化和校准，是您高要求使用的首选。
